有很多朋友都發信息問n值和r值。略有經驗的人知道數值越高越好，但不知道為什么。今天我們就來好好掰扯掰扯這倆好基友。

n值

我們先說一下n值。話說沖壓過程中金屬的流動非常復雜，屈服/抗拉/延伸三個指標就好像“語數英”，是基礎評價指標；n值和r值就像專業課，是輔助判斷專業能力（沖壓性能）的指標。

n值，學名加工硬化指數或應變硬化指數，是評價材料均勻變形的能力。

我們只需要記住n值代表鋼板在塑性變形中的硬化能力, 反映了變形均勻度、成形極限和裂紋是否產生等。n值越大，整個成形過程中的變形越均勻。

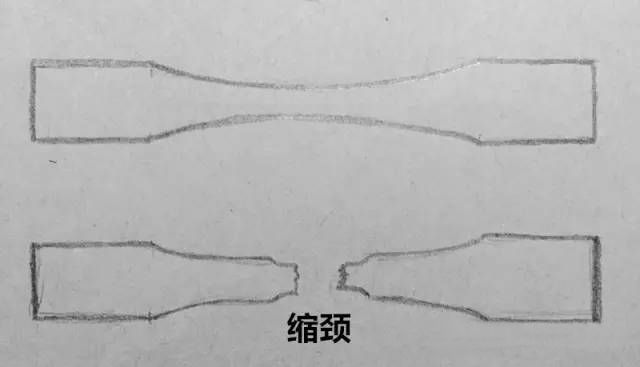

我們來做個邏輯推理：沖壓最害怕的是什么？開裂！什么情況下會開裂呢？一種原因就是材料出現縮頸了。我們的目標就是要盡量延遲縮頸現象出現，而這就要求材料均勻延伸能力強，可以延伸很長還不出現縮頸。

說到這里大家想到了什么？拉面！沒錯，就是拉面！！！要拉出一碗好拉面，除了控制力道（拉伸應變區間），還要有一團好面，可以讓拉面師傅盡量用大的力氣而不出現縮頸斷裂。

這么說來拉面面團的n值一定是高的離譜的吧，哈哈。

看來沖好一個復雜的零件和拉一碗好拉面是一樣的呢。

知識點：

1、不同的鋼種有不同的n值范圍，你拿個饅頭和拉面比n值是不對的，有機會我們請柴哥拍些鋼種性能對比表傳上來吧。

2、n值與板材厚度緊密相關，一般不太適合評價厚度小于0.5mm的材料。

3、質保書上“n90”較為常見，即試驗小條是垂直于軋制方向的（呈90°）。有些要求特別高的品種也會要求做三向拉伸（0°、45°、90°）。

其實這n值和r值兩個指標挺難解釋的，我們接著說r值，盡量也說的淺顯易懂些。


r值

講完了n值，下面來說一下r值。r值，學名：塑性應變比，洋名：plastic strain ratio，也稱厚向異性系數。r值是評價金屬薄板深沖性能的重要參數，反映金屬薄板在某平面內承受拉力或壓力時，抵抗變薄或變厚的能力。r值一般上是越大越好。

是不是沒看懂？其實我也沒看懂！！！我們上白話：

這么說吧，鋼板有長寬和厚度上的尺寸，在沖壓變形過程中金屬是像水一樣流動的（當然沒那么夸張）。r值高，意味著在變形過程中，金屬在長寬尺度（平面）上的流動優先于厚度上的流動。這樣在大變形量的地方不會減薄很厲害，也就不容易減薄開裂。

我們來看個杯形深沖件的截面圖：

三哥的飛餅為啥那么厲害，薄而不破？就是因?yàn)轱w餅面團在平面上的延伸優先于厚度方向的減薄，不然就會因?yàn)槟硞€(gè)地方突然減薄而破裂。這么說起來，我們貌似破解了飛餅的秘密哈~~


小知識：

1、鋼板軋制方向（0°）是主要延伸方向，所以鋼板寬度和長度方向的性能會有差異（各向異性）。不同取樣方向上的r值不同。我們有時會看到“平均r值”，他就是0°、45°、90°三個方向所測r值的加權平均值。

2、r值=1是個分界線：當r＜1時，說明材料厚度方向上容易減薄、沖壓性能不好；當r＞1時，說明材料在沖壓成型過程中長度和寬度方向上更容易變形，而厚度方向變薄更慢。因此，r值越大成型性能越好。

3、和n值一樣，一般r值也不適用厚度小于0.5mm的產品。而當厚度大于1.6mm，r值允許降低0.2，或厚度大于2.0mm時，r值不做要求。有些特殊產品對r值有另外的規定。

4、r值代表相同受力條件下，板厚方向和板平面方向的變形差異，r值大時，板厚方向的變形小，而板平面內與拉應力相垂直的方向上（寬度方向）的變形易于進行，從而降低起皺傾向，有利于沖壓成形。并希望各方向上的r值之差盡量小，以保證板面成形均勻。
