拉力試驗機測試瓦楞紙板輸送帶的抗拉強度
來源：天氏庫力 發(fā)布日期
2019-04-28 瀏覽：
拉力試驗機是用來測試產(chǎn)品靜態(tài)力學性能的機器，通過拉伸、壓縮、剪切、彎曲試驗測量產(chǎn)品的最大破壞力，斷裂強度，延伸率，屈服強度及彈性模量等數(shù)據(jù)，本文天氏庫力的小編來為大家介紹一下拉力試驗機如何測試瓦楞紙板輸送帶的抗拉強度。
測試產(chǎn)品：聚酣等化學纖維、棉紗及耐高溫材料等復合而成的適用于瓦楞紙板生產(chǎn)線的輸送帶。
采用標準：BB/T 0022-2004。
輸送帶的分類：
按照加工方式：針刺型、編織型；
按照使用環(huán)境：普通型（170℃一190℃）、高溫型（190℃一210℃）。
產(chǎn)品規(guī)格：按照厚度來區(qū)分規(guī)格，一般有 5.0mm 、6.0mm、8.5mm、10.0mm。
測試用拉力試驗機：
輸送帶拉力試驗機
拉力試驗機對瓦楞紙板檢測的步驟：
沿經(jīng)緯向各裁切長300mm、寬40±1mm的試樣三個，在拉力試驗機上進行拉升試驗，直至試樣被破壞。夾具間距為200mm，加載速度為100mm/min±5mm/min。
記錄試樣斷裂時的最大拉伸負荷，直接以KN/40mm表示抗拉強度，經(jīng)緯向抗拉強度檢驗結(jié)果分別取三個試樣的算術平均值，結(jié)果保留一位小數(shù)。

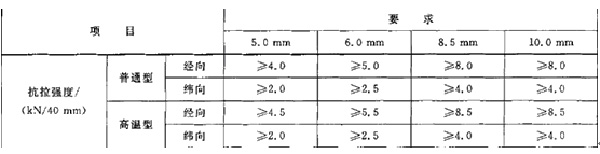

輸送帶的具體測試結(jié)果及要求可參照下圖：
推薦閱讀
【本文標簽】：拉力試驗機測試輸送帶
【責任編輯】：天氏庫力 版權所有：http://www.6105555.cn/轉(zhuǎn)載請注明出處
