液壓拉力試驗機也叫液壓萬能試驗機，是一般行業不可缺少的設備，因?yàn)樗梢赃m用于多種試驗（拉伸、壓縮、彎曲、剪切），為一些企業省去了很多事情，可以根據型號來進行調節，不必在依靠進口的試驗機來滿足需求，國產的液壓拉力試驗機也能符合需求，使用效果也很不錯的，完全符合各單位的要求。本文將重點介紹一下液壓拉力試驗機的結構組成以及安全使用方面的一些知識。

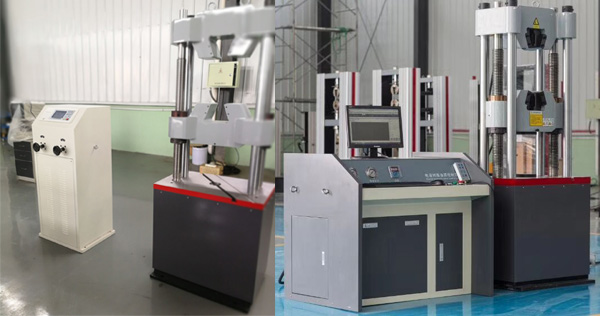

液壓拉力試驗機
下面一起來了解下液壓拉力試驗機的主要組成結構，有主機、檢測、液壓控制、電器、附件以及數據采集處理和控制這些部分，下面我們分別來解釋一下這些結構部分：
1、主機部分：由油缸、底座、立柱、工作活塞、工作臺、試樣夾持、上下移動衡量和活動橫梁等組成，主要的功能是由試樣夾持結構將試樣進行加緊與固定，對試樣進行加載。
2、檢測部分：由電子引伸計、負荷傳感器（壓力傳感器）、光電編碼等，主要功能是對試驗對象所受試驗力、衡量運動的位移以及變形等的檢測。
3、液壓控制：主要由高壓油泵、油箱、回油閥、送油閥、截止閥、電液比例閥、工作活塞、測力油缸活塞以及主機的工作油箱等組成，主要的功能是控制試件的加載以及試件的加緊。
4、電氣部分：由各類繼電器、開關按鈕和交流接觸器等組成，主要功能是控制橫梁升降機構的動作、油泵電機的開關、各種限位和過載保護等。
5、數據采集處理和控制部分：由控制電路、數據的采集和處理、打印機、計算機軟硬件系統、手動控制器件等組成，主要的功能是各種參數的設置、顯示、整個系統的控制、試驗過程與結果的記錄、數據的處理、存儲、試驗結果的輸出等。
6、附件：由彎曲試驗附件和拉伸、壓縮試驗夾具以及其他一些特殊試驗附件比如說鉗口、夾頭等組成，基本的功能是通過對夾具的更換來完成各種特定的試驗。
了解了液壓拉力試驗機，那么怎樣安全使用液壓拉力試驗機也是絕不可以漠然視之的問題。下面來學習一下液壓拉力試驗機的安全使用知識。
1、電液伺服液壓拉力試驗機的布局要合理，應便于操作人員裝卸、觀察和清除雜物；同時也應便于維修人員的檢查和維修。
2、試驗機的零、部件的強度、剛度應符合安全要求，安裝應牢固，不得經常發生故障。
3、液壓拉力試驗機根據有關安全要求，必須裝設合理、可靠、不影響操作的安全裝置。例如：
(1)對于比較危險的試驗時應安裝相應的防護罩等保護裝置，以免造成不必要的損傷。
(2)對于調速系統應具有過流、過壓、過載等保護裝置，如急停按鈕等，以便當危險情況發生時，由于保護裝置的作用而排除險情，防止事故的發生。
(3)對于某些動作需要對人們進行警告或提醒注意時，應安設信號裝置或警告牌等。如電鈴、喇叭、蜂鳴器等聲音信號，還有各種燈光信號、各種警告標志牌等都屬于這類安全裝置。
(4)對于某些動作順序不能搞顛倒的零、部件應裝設聯鎖裝置。即某一動作，必須在前一個動作完成之后，才能進行，否則就不可能動作。這樣就保證了不致因動作順序搞錯而發生事故。
