疲勞試驗機加載同軸度偏差的產生與影響
來源：天氏庫力 發布日期
2025-05-07 瀏覽：

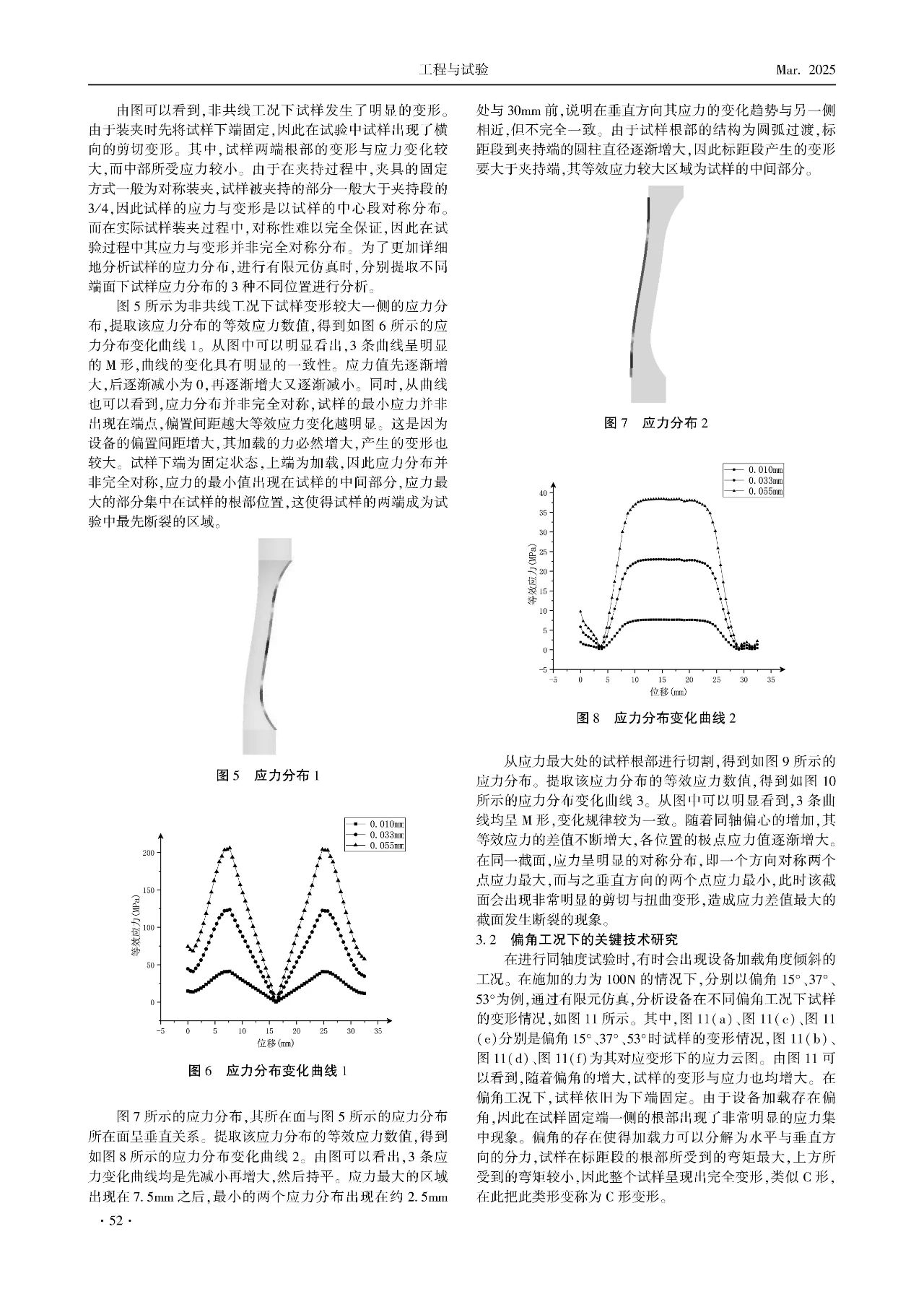

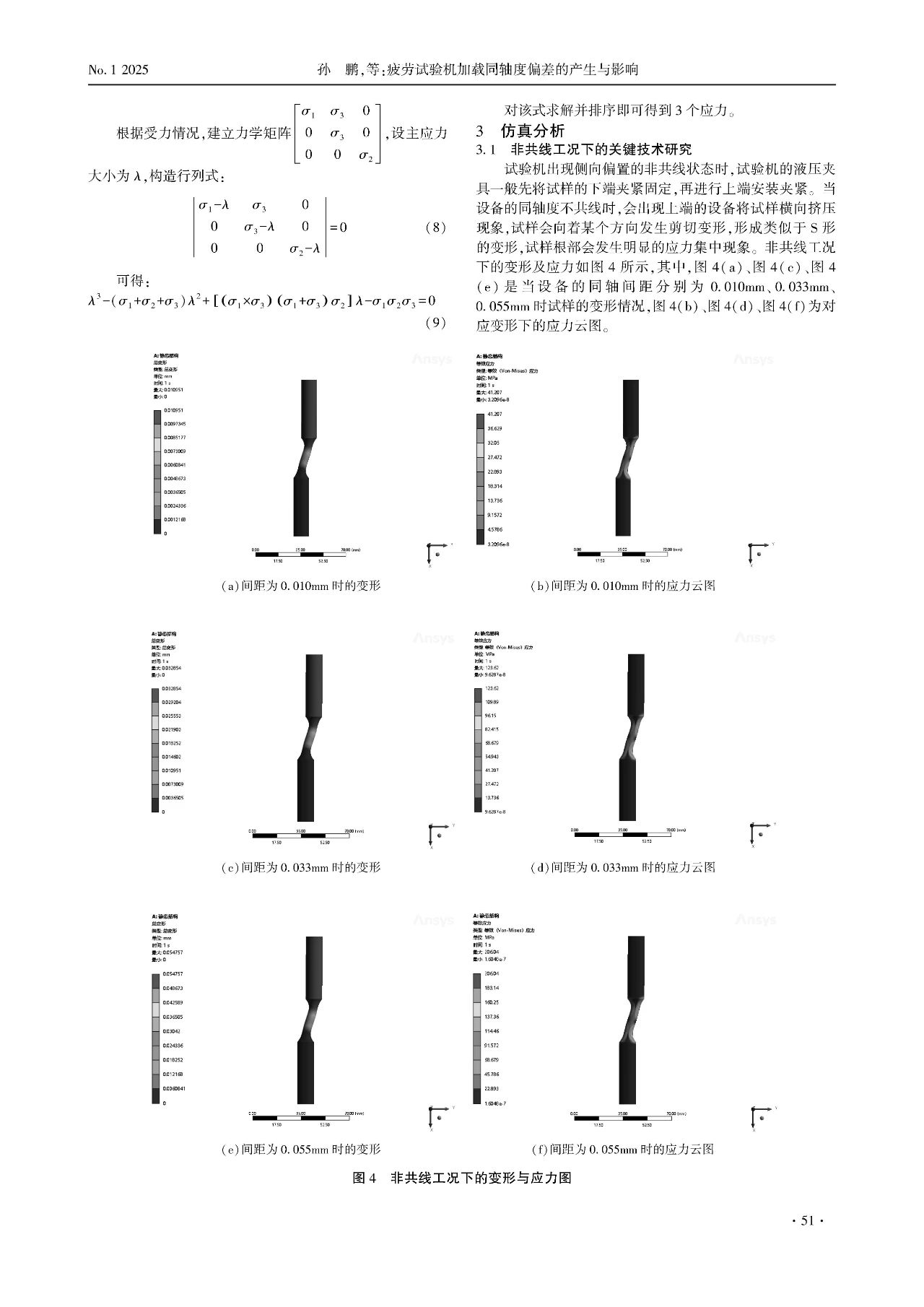

同軸度對疲勞試驗機的影響極為顯著。本文基于有限元仿真理論，分析在非共線與偏角工況下試樣變形與應力變化規律。研究發現，在非共線工況下，試樣出現橫向擠壓現象，試樣會向著某個方向發生剪切變形，形成類似于S形的變形，試樣表面變形較大一面的應力分布呈現明顯的M形，與該應力分布呈面垂直的應力分布呈現扁平的M狀態，應力劇烈變化段與最大差值部分集中在試樣的根部位置，且隨著偏置間距的增加，應力差值與曲線斜率逐漸增大。在偏角工況下，偏角的存在使得加載力可分解為水平與垂直方向的分力，試樣呈現出C形的變形，沿試樣表面變形較大一面的應力出現兩個拐點，隨著角度增大而差值增大，與該應力分布呈面垂直的應力分布在試樣標距兩端的根部出現拐點，且靠近固定端根部的位置應力差值最大，最容易發生斷裂。在這兩種工況下，截面應力均呈現循環分布的狀態。
