本試驗(yàn)的基本試驗(yàn)原理為能量守恒，并忽略了試驗(yàn)過程中空氣等阻力消耗的能量。試驗(yàn)時(shí)，將擺錘從某一高度釋放，使沖頭以一定的速度沖破試樣后，并繼續(xù)向上運(yùn)動(dòng)一定高度后回落。通過測試沖頭在沖破試樣前后的能量變化，得到試樣的抗擺錘沖擊能。

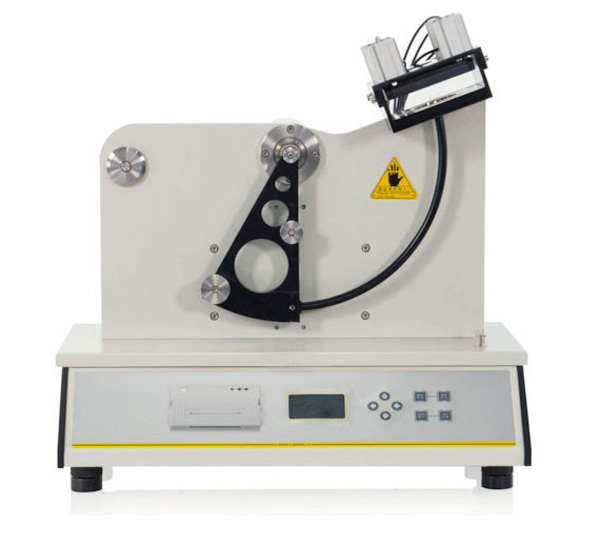

設(shè)備參數(shù)：
沖擊能量為1 J、2 J、3 J（可擴(kuò)展到5 J），分辨率為0.001 J。
沖頭直徑尺寸分為25.4 mm、19 mm、12.7 mm三種，其余非標(biāo)尺寸可定制。
設(shè)備上試樣夾口直徑分別為89 mm、60 mm可選。
量程可調(diào)，電子式測量輕松準(zhǔn)確地實(shí)現(xiàn)各種測試條件下的試驗(yàn)。
試樣氣動(dòng)夾緊，擺錘氣動(dòng)釋放以及水平調(diào)整輔助系統(tǒng)有效地避免了人為因素引起的系統(tǒng)誤差。
系統(tǒng)自動(dòng)統(tǒng)計(jì)試驗(yàn)數(shù)據(jù)，直觀地將測試結(jié)果展示給用戶。
適用范圍：
(1) 本設(shè)備專業(yè)適用于塑料薄膜、薄片、復(fù)合膜、金屬箔片等材料抗擺錘沖擊性能的精確測定，還可用于紙張、紙板的抗擺錘沖擊性能測試，如煙包鍍鋁紙、利樂包裝鋁塑紙復(fù)合材料等。
(2) 該設(shè)備滿足多項(xiàng)國家和國際標(biāo)準(zhǔn)：GB 8809、ASTM D3420、NF T54-116。
試驗(yàn)過程：
(1) 沿樣品卷膜表面的寬度方向隨機(jī)裁取10 cm × 10 cm的試樣片10片, 將試樣放置在溫度23 ℃±2 ℃、45%RH ~ 55%RH環(huán)境下狀態(tài)調(diào)節(jié)至少4 h，并在此環(huán)境下試驗(yàn)。
(2) 利用測厚儀測試試樣的厚度，測試10點(diǎn)，取10點(diǎn)測試結(jié)果的算術(shù)平均值。
(3) 選擇直徑為12.7 mm的沖頭進(jìn)行試驗(yàn)，試樣的夾口直徑均選擇89 mm。
(4) 按照設(shè)備的要求進(jìn)行設(shè)備校準(zhǔn)。
(5) 將試樣平展的裝夾到設(shè)備的試樣夾持器中，試樣不應(yīng)有皺折或張力過大的現(xiàn)象。
(6) 進(jìn)入試驗(yàn)界面，將擺錘固定好，點(diǎn)擊試驗(yàn)按鈕，擺錘自動(dòng)落下，沖擊試樣，設(shè)備顯示試樣的抗擺錘沖擊能。
(7) 依次對試樣進(jìn)行抗擺錘沖擊能的測試，查看設(shè)備測試結(jié)果。
試驗(yàn)結(jié)果：
本文所測試的10片汽車太陽膜試樣的抗擺錘沖擊能平均值為1.854 J。
結(jié)論：
薄膜沖擊試驗(yàn)儀在測試薄膜的抗沖擊性能方面具有測試精度高、試驗(yàn)結(jié)果準(zhǔn)確、適用范圍廣、智能化程度高等優(yōu)點(diǎn)，是一款實(shí)用性極強(qiáng)的檢測設(shè)備。
來源：天氏庫力 發(fā)布日期
2020-09-09 瀏覽：
