鞋帶在出廠之前需要對它做扯斷力拉伸試驗(yàn)。只有質(zhì)量合格的鞋帶才能滿足質(zhì)量檢測部門的要求。那么我們該如何對鞋帶做扯斷力拉伸試驗(yàn)?zāi)?？下面蘇州天氏庫力一一為大家解答：
一、試驗(yàn)的目的：通過對鞋帶不斷的施加扯斷力和拉伸力來測試它被扯斷或拉斷的次數(shù)和時間，從而判斷該鞋帶的質(zhì)量是否合格。
二、試驗(yàn)的原理：給鞋帶施加斷力和拉伸力使其不斷被拉伸變形，直至其被扯斷。
三、拉力試驗(yàn)機(jī)測試鞋帶扯斷力的試樣要求如下：
1.鞋帶試樣數(shù)量不小于5根。
2.試樣長度應(yīng)使試樣被拉力機(jī)上下夾具鉗夾緊后,應(yīng)保證試樣的試驗(yàn)長度在(150±2)mm之間。
3.干鞋帶測試時,試樣在溫度(20±2)℃、相對濕度(65±2)%條件下進(jìn)行狀態(tài)調(diào)節(jié)，調(diào)節(jié)時間為48小時。
4.濕鞋帶測試時,試樣不需要進(jìn)行狀態(tài)調(diào)節(jié),但應(yīng)將試樣置于(20±2)℃的蒸餾水或去離子水中浸濕，浸濕時間為一小時。
四、對試驗(yàn)機(jī)儀器的要求：
由于我們對鞋帶的質(zhì)量檢測要求很高，因此我們這里采用的是精度高、誤差小的拉力試驗(yàn)機(jī)對其做扯斷拉伸試驗(yàn)。具體要求如下：
1.天氏庫力生產(chǎn)的拉力試驗(yàn)機(jī)負(fù)荷范圍一般可分為三檔：0-50N、100-500N、1000-5000N，選用原則為負(fù)荷足夠的最低檔，這里我們選擇量程為2000N的拉力試驗(yàn)機(jī)，以防因?yàn)閷π瑤┘拥呢?fù)荷不夠而導(dǎo)致試驗(yàn)失敗。
2.試驗(yàn)機(jī)的準(zhǔn)確度應(yīng)該為±0.5%。
3.拉伸速度應(yīng)該在(100±10)mm/min之間。
4.具有牢固的夾具鉗,能夠?qū)⑿瑤Ю卫蔚膴A持住，以防在給鞋帶施加扯力或拉伸力的時候脫落。

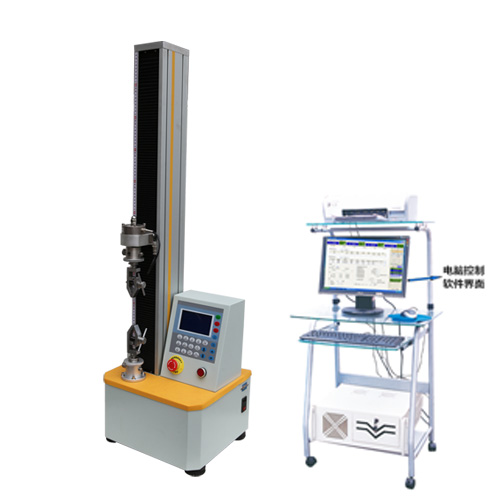

鞋帶拉力試驗(yàn)機(jī)
五、試驗(yàn)的環(huán)境要求：
1.干試驗(yàn)測試時,試驗(yàn)在溫度(20±2)℃、相對濕度(65±2)%環(huán)境下條件進(jìn)行狀態(tài)調(diào)節(jié)48h。
2.濕試驗(yàn)測試時,試驗(yàn)在室溫環(huán)境下進(jìn)行即可，但應(yīng)將試樣置于(20±2)℃的蒸餾水或去離子水中浸濕1h。
六、試驗(yàn)步驟：
1.選擇合適的夾具鉗安裝到拉力機(jī)上,宜進(jìn)行預(yù)試驗(yàn)以確定最合適的夾具鉗類型。
2.調(diào)整拉伸速度至規(guī)定值。
3.調(diào)整上夾具鉗下邊緣與下夾具鉗上邊緣的間距為(150±2)mm。
4.將鞋帶兩端分別夾于上、下兩夾具鉗中,試樣夾緊后應(yīng)呈鉛垂?fàn)顟B(tài)。
5.點(diǎn)擊開始按鈕,記錄鞋帶斷裂時的力值和使用的時間。
6.其他試樣以相同方法進(jìn)行試驗(yàn)。
7.以上是干鞋帶拉伸試驗(yàn)的整個操作步驟，濕鞋帶只需從蒸餾水或去離子水中取出,立即擠出多余水分并進(jìn)行試驗(yàn)，試驗(yàn)步驟同上。
七、試驗(yàn)結(jié)果表達(dá)：
1.鞋帶做扯斷力拉伸試驗(yàn)需要得出的數(shù)據(jù)有：鞋帶扯斷或拉伸最大力值、斷裂所需時間、最大屈服力、扯斷的次數(shù)等。
2.多次試驗(yàn)取平均值來判斷鞋帶的質(zhì)量是否合格，記得要保存試驗(yàn)數(shù)據(jù)，以防日后作對比使用。
3.試驗(yàn)結(jié)束后一定要關(guān)閉拉力試驗(yàn)機(jī)的電源并將夾具卸下放到夾具箱內(nèi)以備下次使用。
4.試驗(yàn)結(jié)果取試驗(yàn)有效數(shù)據(jù)的算術(shù)平均值,單位為牛頓(N),有效數(shù)字至個位
5.試樣在夾具鉗處打滑或斷裂,或所測扯斷力相對于平均值偏差超過±10%的試驗(yàn)數(shù)據(jù)無效,應(yīng)重新試驗(yàn)
6.試驗(yàn)有效數(shù)據(jù)應(yīng)不小于三個。
總結(jié)：以上就是對鞋帶做扯斷力拉伸試驗(yàn)的整個過程，大家如果有不明白的地方可以直接撥打我們的技術(shù)服務(wù)熱線詳細(xì)咨詢。
來源：天氏庫力 發(fā)布日期
2018-09-06 瀏覽：
