橡膠為什么要做90°180°剝離強(qiáng)度試驗(yàn)？
來源：天氏庫力 發(fā)布日期
2021-11-02 瀏覽：
剝離是一種膠接接頭常見的破壞形式之一。其特點(diǎn)是膠接接頭在受外力作用時(shí)，力不是作用在整個(gè)膠接面上，而只是集中在接頭端部的一個(gè)非常狹窄的區(qū)域，這個(gè)區(qū)域似乎是一條線，膠黏劑所受到的這種應(yīng)力，就是我們在前面所講的線應(yīng)力。當(dāng)作用在這一條線上的外力大于膠黏劑的膠接強(qiáng)度時(shí)，接頭受剝離力作用便沿著膠接面而發(fā)生破壞。剝離試驗(yàn)用的試件其中一個(gè)是柔性材料（如薄的金屬蒙皮，織物，橡膠，皮革等），而另一個(gè)試件可以是一剛性材料（如厚的金屬梁等）或者也同為一柔性材料，由于至少有一個(gè)試件為柔性材料，當(dāng)接頭承受剝離力作用時(shí)，被粘物的柔性部分首先發(fā)生塑性變形，然后，膠接接頭慢慢地被撕開了。如織物與織物的膠接屬蒙皮與珩條的膠接等。

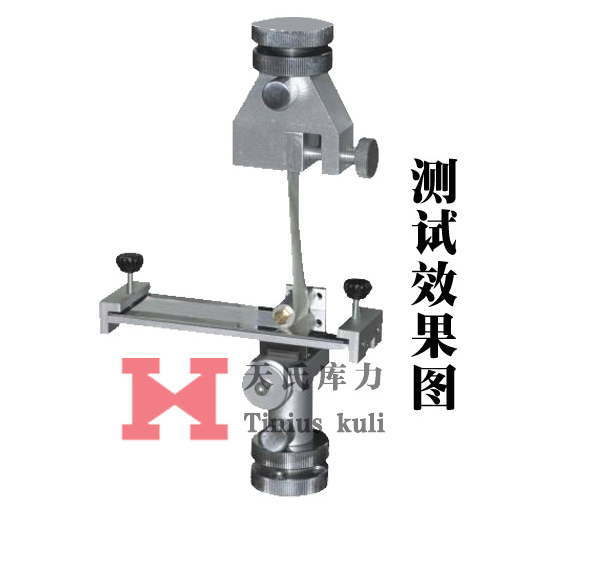

90剝離夾具示意
實(shí)驗(yàn)過程中，測定剝離強(qiáng)度的方法雖然各有差異，但它的基本原理操作與影響因素相差不大。下面我們就來簡單給大家介紹不同剝離試驗(yàn)及其主要用途：
1.90度剝離專用于鋼板與橡膠試片的測定
2.180度剝離用于剛性材料(如鋼板)與撓性材料試片的測定
3、T形剝離主要用于撓性材料(金屬箔、塑料膜、帆布等)試片的測定90度剝離強(qiáng)度試驗(yàn)

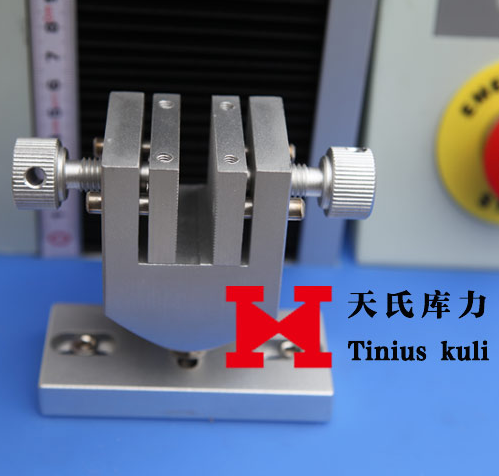

180度剝離夾具示意
1.原理
用90度剝離方法施加應(yīng)力，使撓性金屬試片對剛性金屬板膠接件的膠接處產(chǎn)生特定的破裂速率所需的力。
2.儀器設(shè)備
采用電子拉力試驗(yàn)機(jī)，并具有自動記錄剝離負(fù)荷的記錄裝置。剝離試驗(yàn)應(yīng)在專用夾具上進(jìn)行。
3.試驗(yàn)步驟
(1)試樣制備:90度剝離強(qiáng)度試樣試板膠，按膠黏劑所規(guī)定的有關(guān)膠接工藝進(jìn)行。試板固化后在室溫條件下放置24h后才可分割成試樣，銑切分割時(shí)應(yīng)防止試樣過熱，并盡量避免膠接縫承受剝離性切削力。每組試樣個(gè)數(shù)應(yīng)不少千5個(gè)。分割后試樣在試驗(yàn)前最短停放時(shí)間為16h，最長為1個(gè)月。
(2)試驗(yàn)時(shí):用卡尺測量3-5個(gè)寬度值，精確到0.1mm，取其平均值作為試樣寬度。夾具應(yīng)完好，兩滾輪運(yùn)轉(zhuǎn)自如。將校正溫度用試樣裝好后:若要測高，低溫剝離強(qiáng)度，則用熱電偶緊密接觸試樣膠接區(qū)中部金屬的表面溫度。按標(biāo)準(zhǔn)要求使之達(dá)到試驗(yàn)溫度。取下校正試樣，裝入正式待測試樣，當(dāng)試樣膠接區(qū)中部金屬表面的溫度達(dá)試驗(yàn)溫度后計(jì)時(shí)，保溫10min。若采用靠近試樣膠接取中部熱電偶間接測量方法，則必須進(jìn)行溫度和平衡時(shí)間的修正。以(100±5)mm/min速度連續(xù)加載，自動記錄剝離曲線。若用讀數(shù)法測定膠接剝離強(qiáng)度，應(yīng)在有效剝離長度內(nèi)劃出等距離讀數(shù)標(biāo)線，標(biāo)線的總數(shù)不應(yīng)少于10條。
推薦閱讀
【本文標(biāo)簽】：橡膠,為什么,要做,180,剝離,強(qiáng)度,試驗(yàn),剝離,是,一
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.6105555.cn/轉(zhuǎn)載請注明出處
