不同薄膜的拉伸試驗(yàn)方法介紹
來源：天氏庫力 發(fā)布日期
2021-01-19 瀏覽：
眾所周知，塑料薄膜是最主要的軟包裝材料之一，對(duì)于高分子聚合物來說，在沒有外力作用時(shí)，大分子鏈、鏈段或微晶的排列是無序的，呈現(xiàn)各向同性。當(dāng)受到拉伸應(yīng)力等外力作用時(shí)，大分子鏈、鏈段或微晶就會(huì)沿著外力方向進(jìn)行有序排列，產(chǎn)生不同程度的取向，形成取向態(tài)結(jié)構(gòu)。但是取向后，由于取向方向與未取向方向上原子之間的作用力不同，聚合物呈現(xiàn)為各向異性，致使材料在取向方向上的模量、強(qiáng)度、折射率等性質(zhì)與取向前有了顯著的差別。因而對(duì)于成品薄膜，由于縱向、橫向取向程度的不同，其拉伸試驗(yàn)時(shí)的結(jié)果差異較大，今天我們就給大家介紹幾款塑料薄膜的拉伸試驗(yàn)。
本次試驗(yàn)根據(jù)國標(biāo)關(guān)于塑料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境規(guī)定的環(huán)境條件下放置4~8h，并用天氏庫力公司生產(chǎn)的0.5級(jí)拉力試驗(yàn)機(jī)進(jìn)行試驗(yàn)，并根據(jù)相應(yīng)數(shù)據(jù)曲線獲得其不同的特點(diǎn)。
薄膜拉力試驗(yàn)機(jī)
1.BOPP薄膜
BOPP薄膜的拉伸試驗(yàn)采用切割法制備試樣，試樣類型為2型試樣，采用長150mm、寬(15±0.1)mm的長條形，夾具間距為100mm，試驗(yàn)速度為(250±25)mm/min，分別進(jìn)行縱向和橫向拉伸測(cè)試，繪制拉伸曲線，如圖1所示。

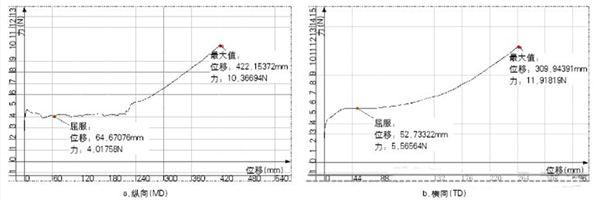

圖1 BOPP薄膜拉伸曲線(厚度：27μm)
從圖1可知，BOPP薄膜縱向、橫向拉伸曲線形態(tài)差異較大。MD曲線較為平滑，拉伸力數(shù)值較大，拉伸呈剛性；TD曲線呈現(xiàn)出屈服拐點(diǎn)，拐點(diǎn)前后曲線線性平直。
2.CPP薄膜
CPP薄膜試樣采用長150mm、寬15mm的長條形，標(biāo)距為50mm，試驗(yàn)速度為(500±50)mm/min，分別進(jìn)行縱向和橫向拉伸測(cè)試，繪制拉伸曲線，如圖2所示。
圖2 CPP薄膜拉伸曲線(厚度：25μm)
CPP薄膜縱向、橫向拉伸曲線形態(tài)近似，起始拉伸力迅速上升，曲線斜率較大，進(jìn)入屈服后拉伸力隨拉伸伸長的增大無明顯變化，曲線呈波浪狀起伏，隨后隨拉伸伸長的增大薄膜拉伸力呈線性升高，表現(xiàn)出拉伸硬化現(xiàn)象。
3.LDPE薄膜
LDPE薄膜試樣為2型試樣，寬度為10mm，夾具間距為50mm，試驗(yàn)速度為(500±50)mm/min，分別進(jìn)行縱向和橫向拉伸測(cè)試。圖3為最常用的LDPE薄膜拉伸曲線。

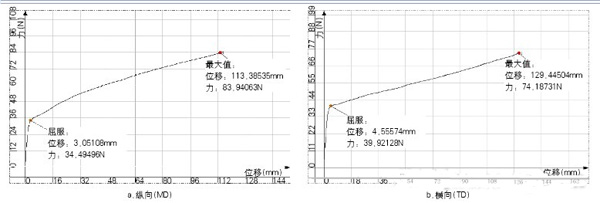

圖3 LDPE薄膜拉伸曲線(厚度：40μm)
從圖3可知，MD曲線與CPP薄膜的拉伸曲線類似;TD曲線起始拉伸力迅速上升至屈服拐點(diǎn)，后隨拉伸伸長的增大薄膜拉伸力升高較為緩慢，但曲線平滑，拉伸力穩(wěn)定。
4.BOPET薄膜
BOPET薄膜試樣采用2型試樣，長150mm、寬(15±0.1)mm的長條形，夾具間距為100mm，試驗(yàn)速度為(100±10)mm/min，分別進(jìn)行縱向和橫向拉伸測(cè)試，繪制如圖4所示的拉伸曲線。
圖4 BOPET薄膜拉伸曲線(厚度：25μm)
從圖4可知，BOPET薄膜縱向、橫向曲線形態(tài)和數(shù)值均相近，起始拉伸力迅速上升至明顯的屈服拐點(diǎn)，之后拉伸力隨拉伸伸長的增大基本呈線性升高;曲線形態(tài)光滑平直，表現(xiàn)出拉伸力穩(wěn)定，表明材料性能較為均衡。
推薦閱讀
【本文標(biāo)簽】：薄膜拉伸試驗(yàn)方法
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.6105555.cn/轉(zhuǎn)載請(qǐng)注明出處
