泡罩包裝有哪些檢測項目？
來源：天氏庫力 發(fā)布日期
2020-02-11 瀏覽：
泡罩包裝所用的PTP鋁箔和PVC硬片或PVC/PVDC復合硬片會直接接觸藥品，因此需要特別關注材料的檢測，同時國家也出示了很多相關標準，檢測的項目包括拉伸強度、熱合強度、耐沖擊強度、鋁箔針孔度、破裂強度、熱收縮率等物理性能，下面小編著重介紹一下泡罩包裝的這幾項重點檢測項目。
一、拉伸強度：
1、檢測目的：低密度聚乙烯固體藥用膜、袋需在使用中需承受內容物重量的作用，另外還要受到一些外力，故需進行機械性能的測定，通過檢測確保其機械性能合格。
2、試驗方法：拉伸強度方法引用拉伸性能測定法（YBB00112003）,指標根據(jù)實驗驗證結果而制定，一般縱向、橫向拉伸強度平均值不得低于10Mpa.斷裂伸長率方法引用拉伸性能測定法（YBB00112003），指標根據(jù)實驗驗證結果而制定，厚度小于0.05mm薄膜，要求伸長率平均值不得低于130%；大于0.05mm的膜，要求縱橫向斷裂伸長率平均值不得低于200%。
3、試驗儀器：業(yè)內通常采用50kg單柱電子拉力試驗機進行檢驗。

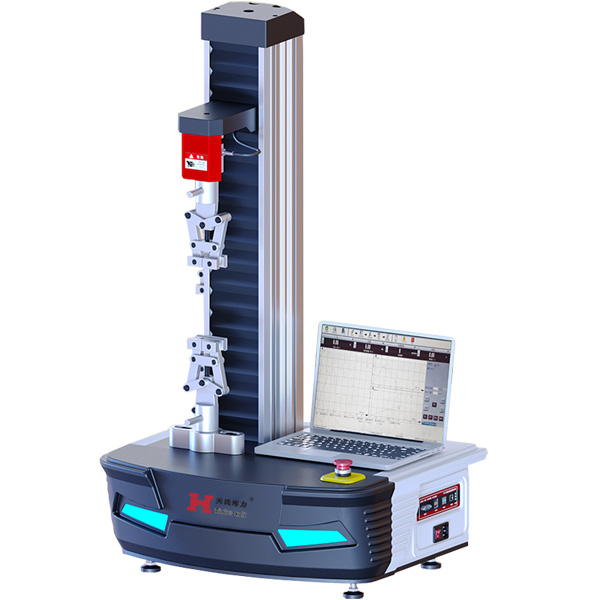

50kg單柱電子拉力試驗機
二、熱合強度：
1、檢測目的：泡罩包裝要保證各水泡眼的氣密性及相互獨立性，則應確保熱合部位具有良好的熱合強度，否則當其中某一水泡眼中的藥品被取走，其余水泡眼則易出現(xiàn)漏氣、破漏，導致藥品受潮、變質，甚至出現(xiàn)藥品散落的現(xiàn)象。因此，檢測熱合強度是泡罩包裝質量優(yōu)劣的一個重要驗測指標。
2、試驗方法：參照具體的檢測標準選擇合適的熱封參數(shù)，通過熱封儀對尺寸為100mm×100mm的PVC硬片或PVC/PVDC復合硬片進行熱封(將鋁箔的黏合層面與PVC片疊合)，然后用標準裁切器將試樣切成15mm寬，取中間三條通過拉力機進行180°剝離(剝離速度按具體檢測標準的要求執(zhí)行)，剝離所需要做的最大功就是熱合強度。
3、試驗儀器：業(yè)內通常采用微機控制型醫(yī)藥包裝撕拉力測試儀進行檢驗。

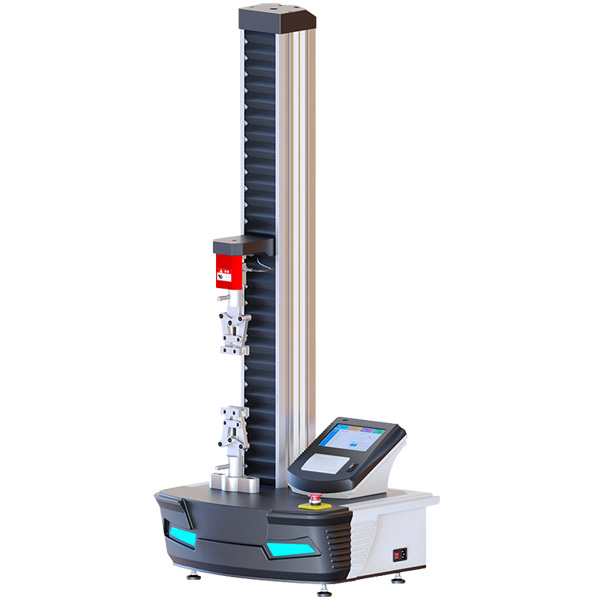

醫(yī)藥包裝撕拉力測試儀
三、耐沖擊強度：
1、檢測目的：沖壓成型是泡罩包裝制造過程中的一個重要步驟，因此檢測PVC硬片或PVC/PVDC復合硬片的耐沖擊強度意義重大，根據(jù)鋼球大小尺寸定制，可以測試塑料硬片的鋼球沖擊強度，藥用PVC硬片的落球沖擊，可以檢測材料在受到外力沖擊的情況下是否破損，來判定材料是否合格。
2、試驗方法：裁取長約150mm，寬為50mm試樣，縱橫向各5個。試樣應在溫度23±2°C，相對濕度50%±5%的環(huán)境中，放置4小時以上，并在上述條件下進行試驗，將試樣固定于落球沖擊試驗機上，跨距100mm，選取鋼球和落球高度，使鋼球自由落下于跨距中央部位?？v橫向均不得有二片以上破損。
3、試驗儀器：業(yè)內通常采用落球沖擊試驗儀|落鏢沖擊試驗機進行檢驗。

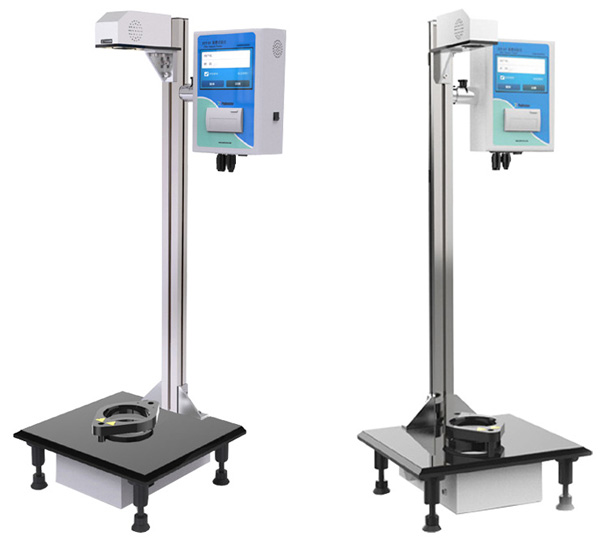

落球沖擊試驗儀|落鏢沖擊試驗機
四、鋁箔針孔度：
1、檢測目的：泡罩包裝的底板一般采用藥用鋁箔材質，藥用鋁箔真空度是指鋁箔上穿透性的小孔洞，它直接影響最終包裝對內容物的防護性，如果真空度正好處于泡罩的部位，藥品包裝的防護性將完全喪失。
2、試驗方法：在規(guī)定的環(huán)境及燈箱光源下，利用鋁箔針孔的透光性，來觀察針孔的數(shù)量，并測量針孔的尺寸。根據(jù)YBB00152002標準要求，每一平方米中，直徑大于0.3mm的針孔不允許有，直徑為0.1-0.3mm的針孔數(shù)不得超過一個。
3、試驗儀器：業(yè)內通常采用TSZK-03鋁箔針孔度測試儀進行檢驗。

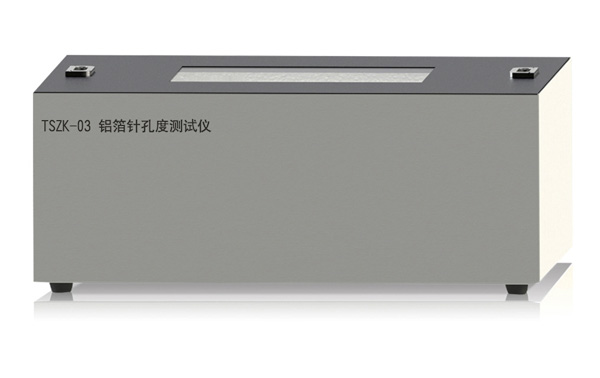

TSZK-03鋁箔針孔度測試儀
五、破裂強度：
1、檢測目的：如果藥用鋁箔的內在質量較差，就會經常出現(xiàn)斷箔及破裂，從而影響印刷及涂布的進行。如果是鋁箔斷在印刷機的烘道內，由于烘道的溫度很高，一般情況下需降溫后才能連接，從而影響了生產進度。在使用過程中，用戶可能因為破裂強度太大而引起使用的不方便，太小又會引起泡罩破裂從而引起藥品的失效，因而需對鋁箔進行破裂強度的檢測。
2、試驗方法：取40mm×400mm試樣三片，分置藥用鋁箔破裂強度儀上測定，均不得低于98Pka。
3、試驗儀器：業(yè)內通常采用全自動耐破強度測試儀（鋁箔）進行檢驗。

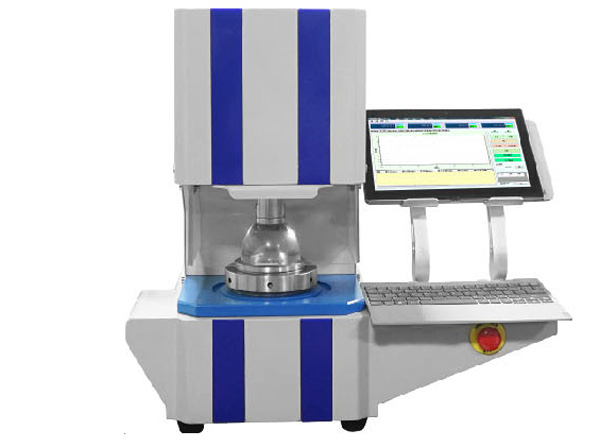

全自動耐破強度測試儀
推薦閱讀
【本文標簽】：泡罩包裝檢測項目
【責任編輯】：天氏庫力 版權所有：http://www.6105555.cn/轉載請注明出處
