塑料購物袋具有良好的柔韌性及抗拉強度才能滿足消費者良好的使用要求，本文以某超市使用的塑料購物袋為例，采用天氏庫力自主研發(fā)的KL-50H電子拉力試驗機對購物袋樣品的抗拉強度進行檢測，以此來評價樣品的柔韌性能，并通過對試驗過程及設(shè)備參數(shù)、原理等信息的收集描述，為企業(yè)檢測購物袋類產(chǎn)品的抗拉強度性能提供參考。
1. 意義
塑料購物袋是日常生活中的易耗品，其為消費者提供便利的同時，由于過量使用及回收處理不到位等原因，也造成了嚴重的能源資源浪費和環(huán)境污染。特別是超薄塑料購物袋容易破損，大多被隨意丟棄，成為“白色污染”的主要來源。目前，越來越多的國家和地區(qū)已經(jīng)限制塑料購物袋的生產(chǎn)、銷售與使用。因此，為了減輕塑料購物袋對環(huán)境造成的污染，除了響應國家“限塑令”的號召，盡量減少塑料購物袋的使用，還可通過增加塑料袋的重復使用次數(shù)來減少塑料袋的使用量。因此，塑料購物袋生產(chǎn)企業(yè)應加強塑料購物袋的柔韌性，增強其抗拉強度，延長塑料袋的使用壽命。
圖1 常見的塑料購物袋
2. 檢測樣品
本次測試以某超市提供的塑料購物袋為檢測對象。
3. 檢測依據(jù)
對塑料薄膜、薄片的抗拉強度測試可參考的檢測標準為GB/T 1040.3 《塑料 拉伸性能的測定 第3部分：塑料和薄片的試驗條件》。
4.試驗設(shè)備
天氏庫力自主研發(fā)的KL-50H電子拉力試驗機

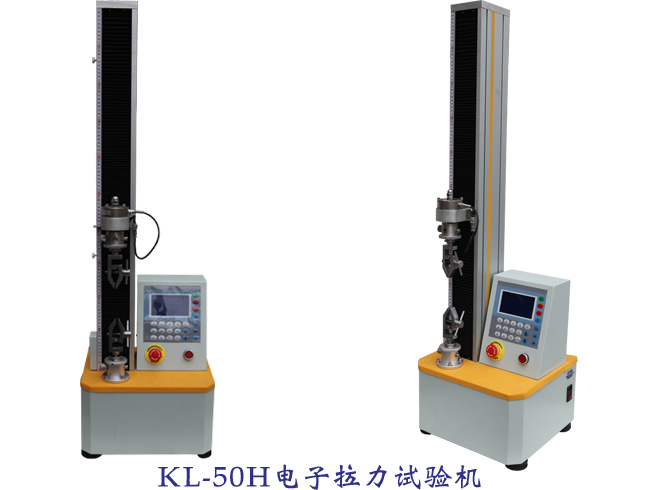

圖2 KL-50H電子拉力試驗機
4.1 測試原理
將試樣裝夾在夾具的兩個夾頭之間，兩夾頭做相對運動，通過位于動夾頭上的力值傳感器和機器內(nèi)置的位移傳感器，采集到試驗過程中的力值變化和位移變化，從而計算出試樣的拉伸、撕裂、變形率等性能指標。
4.2 適用范圍
(1) 本設(shè)備可用于塑料薄膜、薄片等材料的抗拉強度與變形率、拉伸性能、拉斷力、抗穿刺性能、抗撕裂性能、剝離強度性能、熱封強度性能等指標的測試；可用于輸液袋蓋、軟橡膠瓶塞、口服液蓋穿刺/拉拔力的測試；可用于膠帶解卷力、塑料瓶抗壓力、組合蓋及果凍杯、酸奶杯蓋膜的開啟力等產(chǎn)品與包裝性能的測試。
(2) 本設(shè)備可滿足GB/T 10004、ISO 37、GB 8808、GB/T 1040.1、GB/T 1040.2、GB/T 1040.3、GB/T 1040.4、GB/T 1040.5、GB/T 4850、GB/T 12914、GB/T 17200、GB/T 16578.1、GB/T 7122、 GB/T 2790、GB/T 2791、GB/T 2792、GB/T 17590、ASTM E4、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、JIS P8113、QB/T 2358、QB/T 1130等國內(nèi)外相關(guān)標準。
4.3 設(shè)備參數(shù)
力值選擇：50 N、500 N兩種規(guī)格的力值傳感器可供選擇。
速度選擇：根據(jù)相關(guān)標準規(guī)定，設(shè)備提供50 mm/min、100 mm/min、150 mm/min、200 mm/min、250 mm/min、300 mm/min、500 mm/min七種試驗速度，可根據(jù)試驗標準要求自由設(shè)定。
測量行程：1000 mm的超長行程可以滿足大變形率材料的測試。
保護功能：限位保護、過載保護、自動回位以及掉電記憶等智能配置，保證用戶的操作安全。
試驗軟件：全伺服閉環(huán)軟件，集成拉伸、穿刺、剝離、撕裂等七種獨立的測試程序，為用戶提供了多種試驗項目的選擇。內(nèi)置數(shù)據(jù)庫，統(tǒng)一管理保持試驗結(jié)果和試驗報告
5. 試驗方法
(1) 用裁樣器沿塑料購物袋樣品的橫、縱向分別裁取寬15 mm，長200 mm的試樣各5條。
(2) 將試樣兩端部分分別裝夾在設(shè)備的上、下夾頭上，試樣的長軸方向應與上、下夾具的中心連線重合。
(3) 設(shè)置試驗速度、試樣寬度等參數(shù)信息。
(4) 點擊試驗開始選項，試驗開始。儀器自動計算、顯示zui終的試驗結(jié)果。
6. 試驗結(jié)果
本次測試的塑料購物袋樣品橫向拉斷力為50.935 N，抗拉強度為61.786 MPa，斷裂伸長率為55.70%；縱向拉斷力為50.426 N，抗拉強度為60.638 MPa，斷裂伸長率為66.92%。
7. 結(jié)論
除抗拉強度外，塑料購物袋還應重點關(guān)注其熱封強度、落鏢沖擊等性能指標，KL-50H電子拉力試驗機對塑料袋強度測試的數(shù)據(jù)基本可靠。
來源：天氏庫力 發(fā)布日期
2019-06-10 瀏覽：
