沖擊試驗機用途及工作原理
來源：天氏庫力 發布日期
2018-11-20 瀏覽：
沖擊試驗機（英文名稱：impact testing machine）是指對試樣施加沖擊試驗力，進行沖擊試驗的材料試驗機。沖擊試驗機分為手動擺錘式?jīng)_擊試驗機、半自動沖擊試驗機、數顯沖擊試驗機、微機控制沖擊試驗機、落錘沖擊試驗機以及非金屬沖擊試驗機等?？梢酝ㄟ^更換擺錘和試樣底座，可實現簡支梁和懸臂梁兩種形式的試驗。
擺錘式?jīng)_擊試驗機是沖擊試驗機的一種，是用于測定金屬材料在動負荷下抵抗沖擊的性能，從而判斷材料在動負荷作用下的質量狀況的檢測儀。 落錘沖擊試驗機是沖擊試驗機的另一種，適用于鐵素體鋼（尤其是各種管線鋼）的落錘沖擊試驗。
沖擊是指一個結構系統受到瞬時的載荷，也可以看成能量從外界傳遞到一個結構系統的短暫過程。
沖擊試驗法分成三種：
1、規定脈沖試驗方法，采用正弦波進行試驗；
2、沖擊普試驗方法；
3、規定試驗機試驗方法。前兩種屬于無損檢測，后一種屬于破壞性檢測。我們經常使用的就是第三種試驗方法，而它采用的就是我們的沖擊試驗機。
擺錘式?jīng)_擊試驗機是沖擊試驗機的一種，是用于測定金屬材料在動負荷下抵抗沖擊的性能，從而判斷材料在動負荷作用下的質量狀況的檢測全自動儀。半自動擺錘沖擊機，完全滿足GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》中對試驗設備的要求，只需按動按鈕即可完成“取擺”、“送料”、“退銷”、“沖擊”等一系列動作，并得出試驗數據，完成整個沖擊試驗。當沖擊試驗完成后可自動取擺為下一次沖擊試驗做準備，操作方便、性能可靠。該設備大大提高了擺錘沖擊試驗的效率和安全性。
落錘沖擊試驗機試驗標準：GB/T6803-2008《鐵素體鋼的無塑性轉變溫度落錘試驗方法》。
沖擊試驗機用途
沖擊試驗機是用于測量金屬材料在動負荷下抵抗沖擊性能的檢測儀器，是金屬材料生產廠家，新產品質量檢驗、大專院校及科研單位進行研究的理想檢測設備。
該設備采用半自動控制、在試驗過程中利用沖擊試驗剩余的能量可實現自動揚擺，試驗結果為“雙顯”式即：液晶觸屏數字顯示和度盤式指針顯示、并可批量或逐次打印沖擊吸收和沖擊韌性，在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造廠等材料檢測部門更能體現其優越性。
沖擊試驗機工作原理
沖擊試驗機被沖擊的試樣在受錘沖擊的瞬間，分為手動擺錘式?jīng)_擊試驗機，半自動沖擊試驗機，非金屬沖擊試驗機，數顯半自動沖擊試驗機，微機控制沖擊試驗機。
數顯全自動沖擊試驗機通過高速負荷測量傳感器產生信號，經高速放大器放大后，由A/D快速轉換成數字信號送給計算機進行數據處理，同時通過檢測角位移信號送給計算機進行數據處理，
精確度高。加裝高速角位移監控系統和力檢測傳感器和放大器，經計算機高速采樣，數據處理，可顯示N-T和J-T曲線，數據存盤，數據報告打印等，能瞬時測定和記錄材料在受沖擊過程中的特性曲線，通過更換擺錘和試樣底座，可實現簡支梁和懸臂梁兩種形式的試驗。

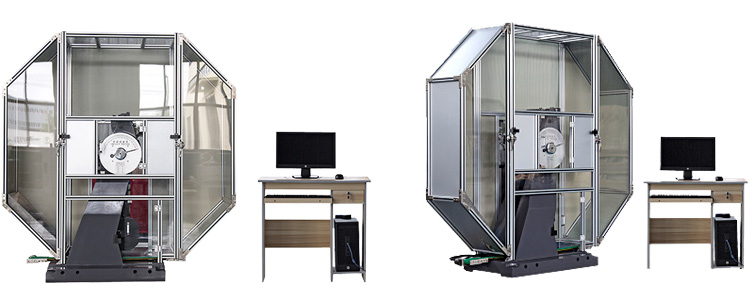

沖擊試驗機
